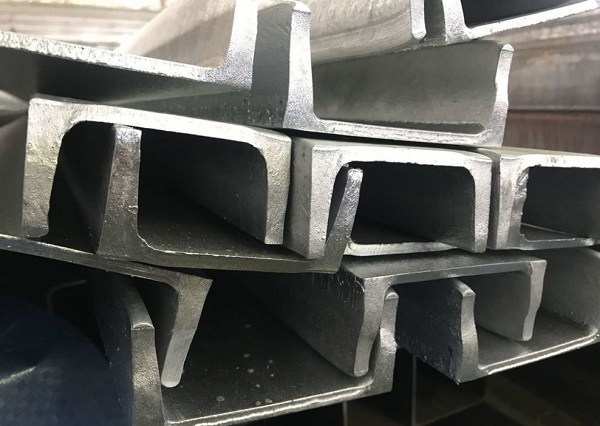

Швеллер У - описание

Сечение швеллерных балок представляет собой вертикальную стенку и две одинаково расположенные полки, с закругленными кромками. Согласно классификации ГОСТ 8240-97, швеллеры, полки которых имеют уклон внутренних граней, обозначаются буквой У. Данная продукция широкок используется в строительстве и промышленности благодаря своей прочности, коррозийной стойкости и другим эксплуатационным свойствам.

Компания ТрубТехАрматура предлагает купить по доступной цене стальной горячекатаный швеллер серии У, соответствующий нормам ГОСТ.

Технические характеристики швеллера У

Серия швеллеров У характеризуется нормальной толщиной металла. При этом уклон граней (в пределах от 4 до 10%) создает утолщение в месте сопряжения полок со стенкой, что повышает прочность проката. Разновидностям сортамента проката данного типа присвоен номер, соответствующий высоте стенки, в см. Стандартом установлен контрольный размер – X₀ – расстояние от вертикальной оси до наружной грани стенки, для проверки симметричности профиля.

Таблица 1. Основные параметры

№ швеллера (высота), (h), мм	Ширина полки (b), мм	Толщина металла полка/стенка (t/s), мм	Площадь поперечного сечения (F), см²	Расчетный вес отрезка длиной 1 м, кг	Радиус сопряжения полки со стенкой (R), мм	X₀, мм
5У (50)	32	7,0/4,4	6,16	4,84	6,0	11,6
6,5У (65)	36	7,2/4,4	7,51	5,9	6,0	12,4
8У (80)	40	7,4/4,5	8,98	7,05	6,5	13,1
10У (100)	46	7,6/4,5	10,9	8,59	7.0	14,4
12У (120)	52	7,8/4,8	13,3	10,4	7,5	15,4
14У (140)	58	8,1/4,9	15,6	12,3	8,0	16,7
16У (160)	64	8,4/5,0	18,1	14,2	8,5	18,0
16аУ (160)	68	9,0/5,0	19,5	15,3	8,5	20,0
18У (180)	70	8,7/5,1	20,7	16,3	9,0	19,4
18аУ (180)	74	9,3/5,1	22,2	17,4	9,0	21,3
20У (200)	76	9,0/5,2	23,4	18,4	9,5	20,7
22У (220)	82	9,5/5,4	27,7	21,0	10,0	22,1
24У (240)	90	10,0/5,6	30,6	24,0	10,5	24,2
27У (270)	95	10,5/6,0	35,2	27,7	11,0	24,7
30У (300)	100	11,0/6,5	40,5	31,8	12,0	25,2
33у (330)	105	11,7/7,0	46,5	36,5	13,0	25,9
36У (360)	110	12,6/7,5	53,4	41,90	14,0	26,8
40У (400)	115	13,5/8,0	61,5	48,3	15,0	27,5

Указанное в таблице значение R сопряжения, является предельным и не может быть больше. Точность размеров и наиболее приближенное номинальное значение веса 1 метра швеллера У достигается калибровкой. При проектировании конструкций со швеллерной балкой серии У в расчетах необходимо учитывать и другие технические характеристики: момент инерции и сопротивления, радиус инерции, статистический момент.

Производство швеллера У

Швеллер У производят по технологии горячего проката. Стальную заготовку прямоугольного сечения пропускают через валки прокатного стана. Под действием температуры 950°С и выше металл становится пластичным и хорошо поддается деформации, принимая заданную форму. При производстве матрица и калибры прокатного оборудования настроены на выпуск профиля с прямой стенкой и полками с уклоном и размерами, установленными ГОСТ 8240-97.

Особенности сталей, используемых для швеллера У

При расчетах запаса прочности к воспринимаемым нагрузкам необходимо учитывать механические свойства металла, из которого произведены швеллеры серии У. В соответствии с ГОСТ 27772-2015 фасонный прокат, в том числе швеллерные балки с уклоном граней, производят из стальных сплавов с хорошей свариваемостью. Для обеспечения технологичности к сварке контролируют химический состав стали:

С245, С255 – по анализу ковшевой пробы;
С345, С355, С375, С390 – по ковшевой пробе и углеродному эквиваленту.

Применяемые марки квалифицируются как стали для строительных конструкций и отвечают техническим требованиям при испытаниях на ударный изгиб, продольное растяжение и растяжение в направлении толщины металла.

Таблица 2. Механические свойства

Наименование	Марки стали
Наименование	245	255	345, 345К	355, 355-1	375	390
Временное сопротивление разрыву, Н/мм²	370	370-380	470-480	470-480	490-510	500-520
Относительное удлинение, %	25	25	20-21	21	20	20
Предел текучести, Н/мм²	245	245-255	325-345	355	355-375	380-390

Способность стали работать в условиях низких температур определяется испытанием на ударную вязкость. В маркировке сталей с повышенной коррозионной стойкостью присутствует буква «К».

Назначение швеллера У

Швеллеры У – применяют в дорожном строительстве, мостостроении, при производстве быстровозводимых зданий, для монтажа технологического оборудования. Швеллерная балка используется как деталь:

Сборно-разборных металлоконструкций;
Для армирования железобетонных блоков;
Несущих оснований и каркасов;
Пролетных строений железнодорожных мостов;
Эстакад различного назначения.

Швеллер У востребован при проведении земляных укрепительных работ. Удобство использования объясняется формой граней. Из балок сооружают надежные укрепления укладывая первый профиль на стенку, соседний – стенкой вверх, и так попеременно. При соединении полка за полку, внутренние грани образуют своеобразный замок.

Где купить швеллер серии У

Компания ТрубТехАрматура предлагает купить сертифицированный швеллер У по цене производителя. Своим клиентам гарантируем:

Сроки поставки – без задержек;
Предложение нарезать балки необходимой длиной;
Доставка балок в указанное заказчиком место, на выгодных условиях;
Удобные способы оплаты.

Оформить заказ на стальной швеллер У можно по телефону или электронной почте. Обеспечим своевременные поставки швеллерных балок с уклоном внутренних граней в любых объемах. Принимаем заявки на швеллеры серии У – по цене за тонну, или за метр.
